变频供水设备性能发挥及使用寿命在很大程度上取决于安装。完整的附件及正确的安装方式很有必要，下面介绍箱式变频恒压供水设备的安装示意图、安装附件及安装注意事项：
安装示意图（安装并非一成不变，根据现场变动）

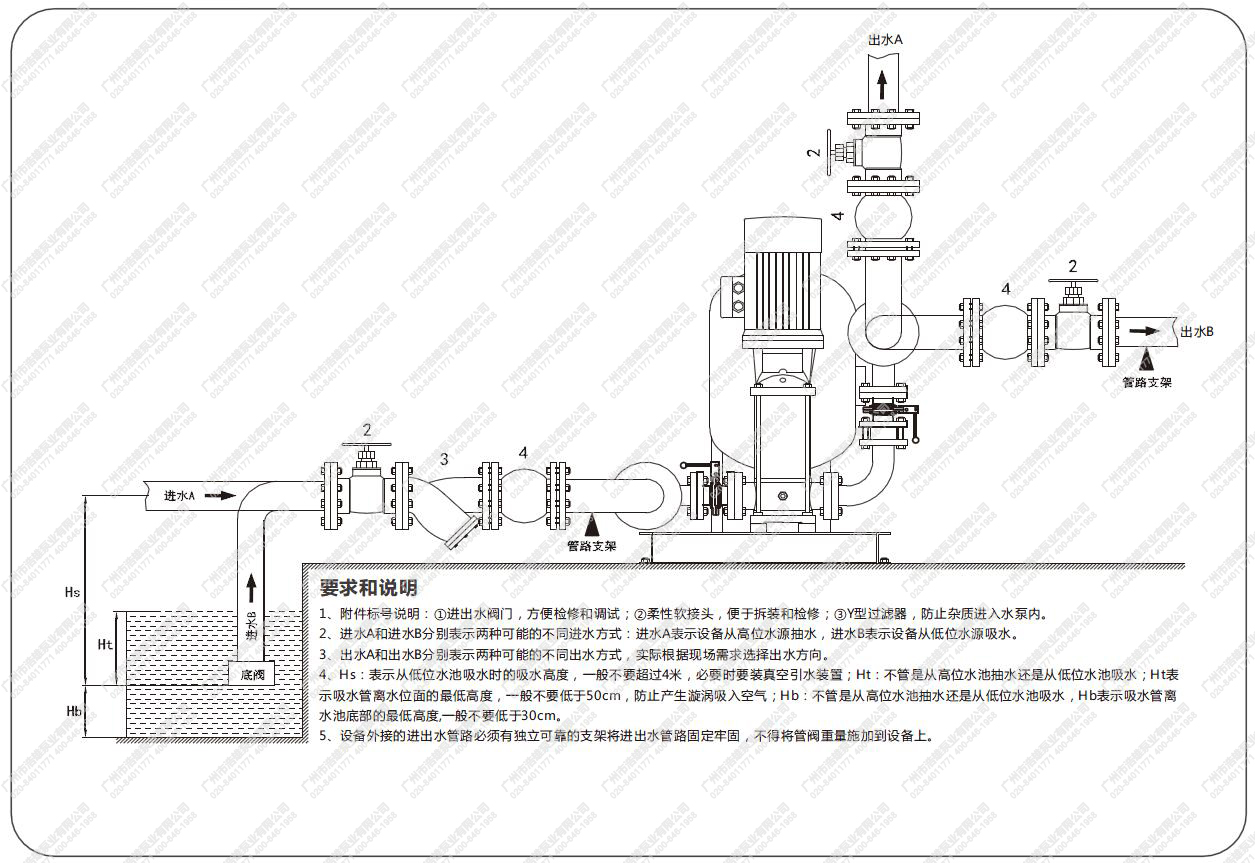

图1、BWS箱式变频恒压供水设备平行式结构安装示意图

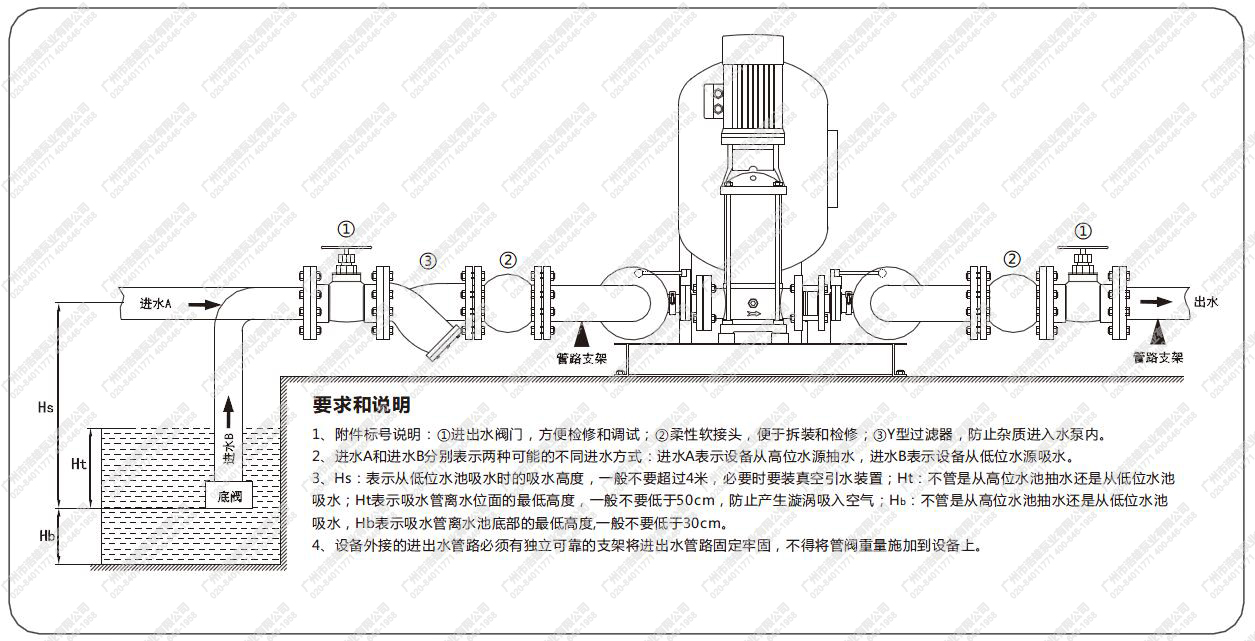

图2、BWS箱式变频恒压供水设备垂直式结构安装示意图
附件说明
①进出水阀门，方便检修和调试;
②柔性软接头，便于拆装和检修;
③Y型过滤器，防止杂质进入水泵内。
技术要求
1、进水A和进水B分别表示两种可能的不同进水方式：进水A表示设备从高位水源抽水，进水B表示设备从低位水源吸水。
2、出水A和出水B分别表示两种可能的不同出水方式，实际根据现场需求选择出水方向。
3、Hs：表示从低位水池吸水时的吸水高度，一般不要超过4米，必要时要装真空引水装置;Ht：不管是从高位水池抽水还是从低位水池吸水;Ht表示吸水管离水位面的最低高度，一般不要低于50cm，防止产生漩涡吸入空气;Hb：不管是从高位水池抽水还是从低位水池吸水，Hb表示吸水管离水池底部的最低高度,一般不要低于30cm。
4、设备外接的进出水管路必须有独立可靠的支架将进出水管路固定牢固，不得将管阀重量施加到设备上。
