无负压供水设备又称为管网叠压供水设备，是新一代高效率节能型恒压供水设备。无负压供水设备之所以节能是因为使用时可直接将设备串联到市政管网上叠加原有压力进行差量补偿，因此，无负压供水设备的水泵比箱式变频恒压供水设备的水泵功耗低。下面图文结合介绍一下两种常规无负压供水设备的完整管网连接图。

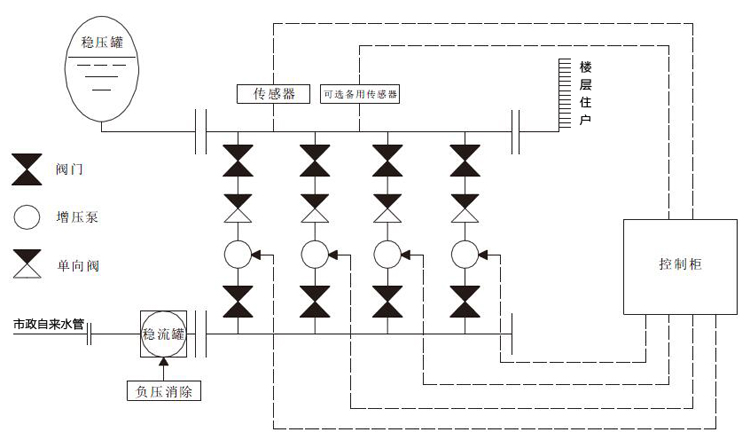

图1、DWS罐式无负压供水设备管网完整的连接图示。图中可以看出：市政自来水管直接与设备的进水口稳流罐连接，然后通过水泵机组在控制系统的调节下，将市政水源输送到楼层住户，无需额外的水池水箱。
二、箱式无负压供水设备

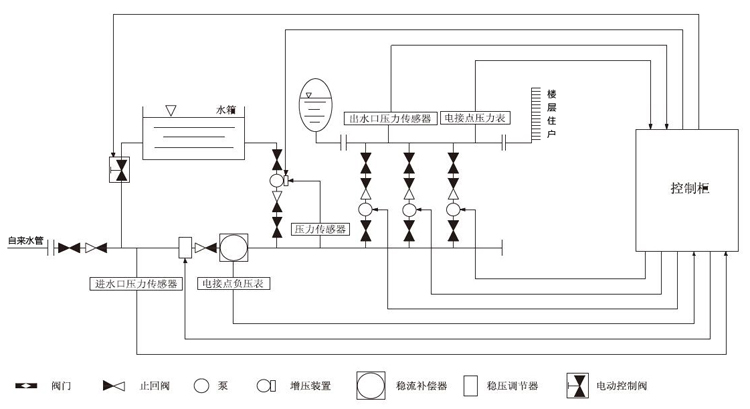

图2、XWS箱式无负压供水设备管网完整的连接图示。图中可以看出：市政自来水管分两路与设备连接，一路直接连接设备稳流罐，另外一路连接到水箱然后通过补水泵连接到设备进水口。最后通过水泵机组在控制系统的调节下，将市政水源输送到楼层住户。
