箱式供水设备全称为箱式变频供水设备，顾名思义就是包括了水箱的变频供水设备系列产品。目前，包括水箱的变频供水设备有箱式变频恒压供水设备和箱式无负压供水设备这两种，至于其他箱泵一体式供水设备或者一体化箱式供水设备都是属于这两种供水设备中的产品，万变不离其宗。
一、箱式变频恒压供水设备
箱式变频恒压供水设备是比较原始的变频恒压供水设备，组成结构和控制理念也比较简单，就是通过水箱蓄积自来水，然后由供水机组的增压泵从水池抽水后增压，水泵运行数量及运行速度受变频水泵控制柜调节，从而可以实现恒压供水。主要组成结构如下：

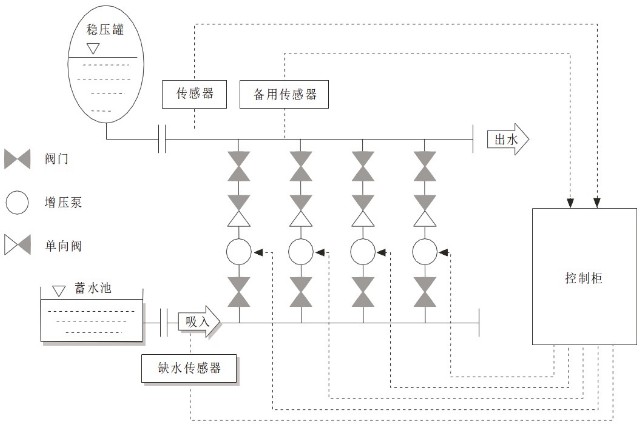

图1、箱式变频恒压供水设备结构图
二、箱式无负压供水设备
箱式无负压供水设备属于管网叠压供水设备，是近些年来比较新型高效的恒压供水设备，设备分为两路进水：一路进入水箱，另外一路直接和供水设备的进水口串联，工作时可以充分叠加市政管网原有压力，从而实现差量补偿供水。如遇市政供水减少，则通过变频补水泵将水箱的蓄水抽出来补充到供水设备的进水口，始终保持进水口的压力恒定的同时又不会对管网产生负压影响。这种供水设备典型优点是节能明显，稳定性比罐式无负压供水设备更有保障。
图2、箱式无负压供水设备结构图
