变频供水设备是现在主流的二次供水设备，根据结构不同分为箱式变频恒压供水设备、罐式无负压供水设备和箱式无负压供水设备，这几种常用的变频供水设备想必大家都经常听闻，但大部分人不一定知道这几种变频供水设备有哪些东西些东西组成，下面图文结合为您介绍三种不同类型的变频供水设备的组成结构。
一、箱式变频恒压供水设备

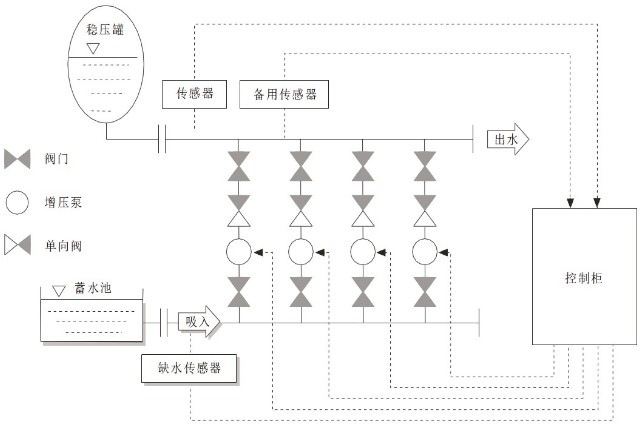

图1、箱式变频恒压供水设备组成结构图，其组成部件的专业叫法主要有水池水箱、阀门、增压泵、单向阀（止回阀、逆止阀）、传感器、稳压罐（气压罐、膨胀罐、压力罐）和变频水泵控制柜组成。
二、罐式无负压变频供水设备

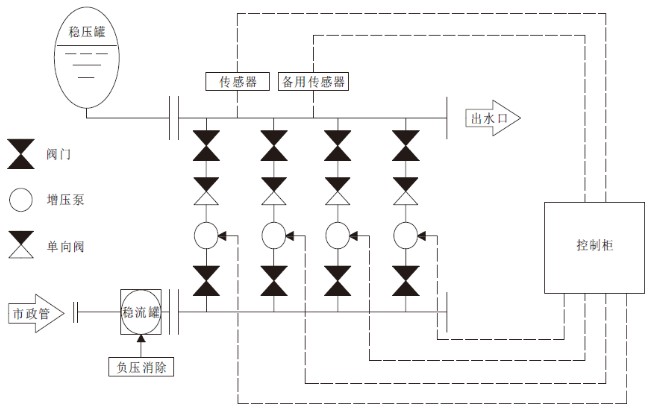

图2、罐式无负压供水设备组成结构图，其组成部件的专业叫法主要有稳流罐、阀门、增压泵、单向阀（止回阀、逆止阀）、传感器、稳压罐稳压罐（气压罐、膨胀罐、压力罐）和变频水泵控制柜组成。
三、箱式无负压供水设备

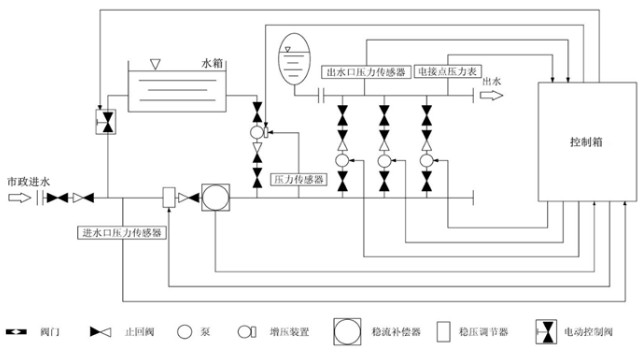

图3、罐式无负压供水设备组成结构图，其组成部件的专业叫法主要有稳流罐、变频补水泵、水箱、阀门、增压泵、单向阀（止回阀、逆止阀）、传感器、稳压罐稳压罐（气压罐、膨胀罐、压力罐）和变频水泵控制柜组成。
