变频调速恒压供水设备简称变频供水设备。一套完整可用的变频供水设备必须包括控制系统和增压系统。下面分别从控制系统和增压系统来分别说明完整的变频供水设备包括的组件。
控制系统

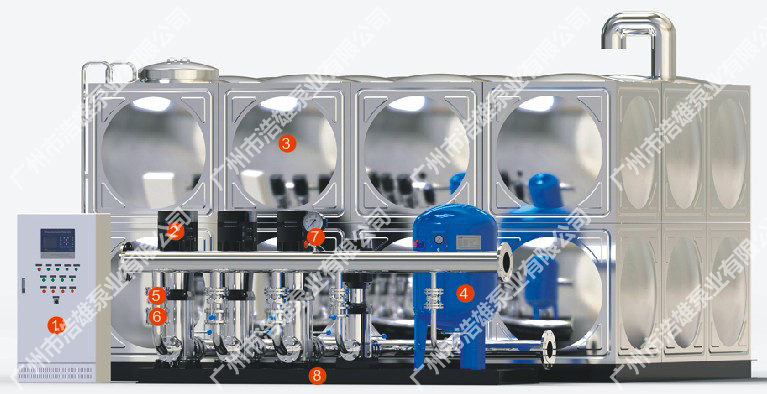

控制系统即为控制增压系统进行变频调速运行以达到恒压的枢纽机构，上图①为变频供水设备的控制系统，即变频水泵控制柜，又可称之为配电箱。没有控制系统，增压系统虽然可以运行，但是无法达到恒压和全自动运行的目的。目前，供水设备的变频控制系统主要包括变频器、PLC或微电脑单片机模块(PID闭环控制模块即恒压供水控制模块)、人机交互系统(显示器)、开关和接触器、压力传感器这五大模块。无论什么品牌或者宣称多么先进控制理念的都是基于这几大模块和控制原理。
增压系统
增压系统是供水设备必不可少的主要组成部件，主要包括增压泵(上图②)、开关阀门(上图⑤)、单相逆止阀(上图⑥)、稳压罐(上图④)、连接管道、稳流罐(无负压供水设备专有，如果是无负压供水，上图③就是稳流 罐)、支架和螺丝等。增压系统的作用不用多说，就是用来增加压力的，而稳压罐的作用是让系统压力更加稳定。
